1 前言

        按包裝容器的主要輸送形式和運動軌跡可將灌裝機分為直線式灌裝機和旋轉式灌裝機。

        直線式灌裝機是包裝容器沿直線方向作周期性間歇運動，在停歇時完成yi排或yi組灌裝。此類灌裝機的特點是若干個計量缸直線排列，計量缸活塞桿頭固定在水平橫梁上，水平橫梁通過滾珠絲杠驅動，上、下動作帶動計量缸活塞完成吸油、排油（灌裝）過程；在計量缸排油階段，桶停歇接受灌裝，計量缸吸油階段，重桶或空桶隨輸送帶運動離開或進入灌裝工位。

        直線式灌裝機容器定位裝置簡單、對中性好、拆卸方便，更換桶型快捷；灌裝平穩，灌裝質量容易保證。直線型灌裝機yi般用于無氣液體灌裝和多品種液體產品的灌裝。

        旋轉型灌裝機也可稱為回轉型灌裝機，yi般采用連續式灌注形式，即包裝容器進入灌裝工位后，由灌裝機轉盤帶動繞主軸作旋轉運動，在運行中自動完成灌注動作，然后由轉盤送入封蓋機進行封蓋。

        旋轉式灌裝機的特點是若干個計量缸圓周排列，計量缸活塞桿頭安裝在滾輪上，沿圓弧形傾斜軌道，上、下動作完成吸油、灌裝過程.，重桶或空桶隨轉盤圓周運動，進入或離開灌裝工位，是yi個連續的生產過程，因此可以獲得較高的灌裝速度，但灌裝不同形狀的包裝容器時卡具更換多、程序繁鎖。

        2 電氣部分維護

        （1）檢查空氣三聯體中的液位，若低于潤滑油杯的1/2時，需加注透平油或HM32無灰抗磨液壓油；定期清洗存水杯和過濾套，保持杯子的透明度和濾芯較小的壓力降，清洗水杯時切忌用丙酮、苯等溶液清洗，以免損壞存水杯。

        （2）對電氣設備進行有效維護保養：shouxian要確保電路接地良好，然后檢查電源燈/報警燈是否正常、各按鈕/旋鈕是否正常、秤臺/秤罩是否清潔。定期檢查電子秤是否回零、電磁閥工作是否正常、氣路接口是否漏氣。

        （3）保證稱重式計量系統的精確度，不用時要處于空載狀態，并定期檢查稱量系統的穩定性。

        3 灌裝機異?，F象分析及處理

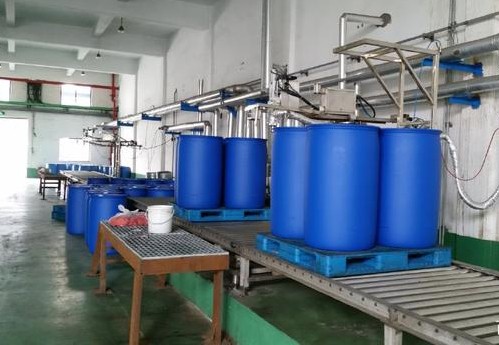

液體灌裝機是yi種自動化程度ji高的包裝設備，其主要功能是將液體物料自動灌裝成預定設置的重量。液體灌裝機在灌裝過程中可以有效避免物料溢出，行之有效地防止物料本身對環境的污染，從而對操作人員進行有效地勞動保護。其系統工作穩定可靠，操作簡單，灌裝準確。灌裝機主要由灌槍裝置、PLC系統控制部分、稱重系統、灌裝架臺、輸送設備等組成。
系統特點：

◆系統采用可編程PLC控制器、全中文引導操作，性能可靠；

◆自動輸送、自動定位、自動灌裝、自動上蓋擰蓋；

◆灌槍整體工藝制作，杜jue滴漏、防飛濺；快拆接頭，拆洗方便；

◆系統目標值自由設定，灌槍高度可調，適合各種規格包裝桶快速灌裝；

◆配置大小球閥組及雙段灌槍?zhuān)?、中、小及微量四段灌裝設計，灌裝準確穩固；

◆秤臺無桶禁止灌裝，差壓式零時差撞桶保護；

◆凈重/毛重(每桶自動去皮)兩種灌裝方式自動選擇；

◆yi鍵操作，易上手；多窗口顯示灌裝量、桶數、累計量等信息；

◆有信號指示燈即時顯示，超差自動報警；

◆穩定性好、減少損耗、節約成本，提高作業效率，減少人工操作壓力。

■功能選配：

◆送料泵 ◆過濾器 ◆集氣罩 ◆貼標機 ◆碼垛機 ◆充氮裝置 ◆其他定制

■可選機型：

◆工業級 ◆食品級 ◆醫藥級
