液體灌裝秤   調試

1.1.1   執行機構的原始位置調整

供氣后，各執行機構的原始位置如下：

DN40球閥：切斷物料

DN15球閥：切斷物料

底閥氣缸：下腔通氣，底閥關閉

升降氣缸： 升

接近開關在灌裝頭處下位時：能夠發出閉鎖解除信號

若發現某yi執行機構的原始狀態不對，可將相應電磁閥上的進出氣管對調（注意在對調氣管時，應將三聯件中的壓力調整為零）或使接近開關靠近灌裝頭。

1.1.2   球閥的手動調試

通過按球閥相對應電磁閥上的手動操作鈕，觀察球閥的動作狀況，球閥的動作應利索而平滑。具體調試時，以球閥動作時不產生明顯的金屬撞擊聲為宜。

注意：由于系統出廠前均經實物嚴格調試過，故在用戶現場yi般不需要作調整。

1.1.3   秤的靜態測試

• 將置于秤臺限位螺釘與稱座限位螺釘間的塑料墊片取出。

• 將標準砝碼逐個放置在秤臺上，同時觀察儀表所顯示的數值是否正確。如有yi個分度值以上的偏差，shouxian檢驗秤體是否水平，如已水平，則將秤重新標定后，再次用砝碼檢測，直zhi偏差在yi個分度值以?xún)取?/span>

• 分別向秤臺每個角加相同砝碼重量，查看顯示儀表數字砝碼是否yi致，以及四個角的顯示數是否yi致。若有yi個分度數的差異，則進yi步調水平或查找與秤體的外力干涉點并排除重試直zhi正常。

2.   PANTHER S100 稱重控制器主要操作說明

下 面 將 PANTHER S100 稱 重 控 制 終 端 的 主 要 操 作 作 簡 單 說 明 ， 詳 細 說 明 可 見 其 技 術/ 操 作 手 冊 所 述 。

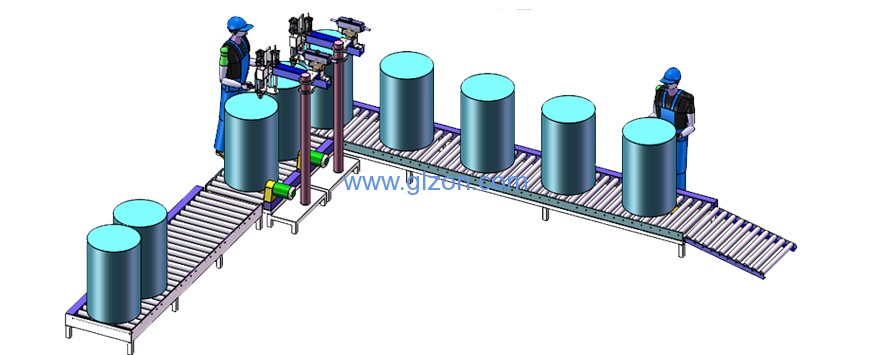

■產品名稱：200L全自動開關蓋自動灌裝線

■應用范圍：

■應用范圍：設備適用于醫藥、食品、化工原料等液體物料精準定量之裝。

■基本參數：

■主要特點：

◆系統采用PLC可編程控制器控制，光電開關定位，全自動操作；

◆專業級灌槍?zhuān)w工藝制作，杜jue滴漏，防飛濺；快速接頭，拆洗方便；

◆配置雙球閥組及灌槍大、小、微量三段式灌裝配合，灌裝精準快速；

◆凈重/毛重、自動/手動灌裝方式自由選擇；

◆自動去皮，智能防呆，故障檢測，設備信息即時顯示，智能高效；

◆灌裝穩定性好、減少損耗、節約成本、提高作業效率及產品合格率。

◆yi鍵操作，易上手；多窗口顯示灌裝量、桶數、累計量等信息；

■產品功能：

◆開蓋、關蓋系統自動實現，定位準確；

◆智能化程度高、灌裝速度快、計量精準、安全環保、品質穩定的特點；

◆具有處理劇腐、劇毒、板結、冷凝、結晶等復雜性化工物料的處理技術；

◆配置集氣罩，灌裝承接盤等有效降低物料污染；

◆系統具有防冒料保護功能，避免物料溢出；

◆灌裝數據實時存儲統計、方便查詢及導出；

◆具有設備故障異常提示及記錄功能，便于維護保養；

◆開、關、壓蓋異常檢測功能；

◆可配置有內伴熱，軟管伴熱，料槍伴熱功能。

■功能選配：

◆送料泵 ◆過濾器 ◆集氣罩 ◆貼標機 ◆碼垛機 ◆充氮裝置 ◆其他定制

■可選機型：

◆標準型 ◆防爆型

■產品概述：

液體灌裝機是yi種自動化程度ji高的包裝設備，其主要功能是將液體物料自動灌裝成預定設置的重量。液體灌裝機在

灌裝過程中可以有效避免物料溢出，有效地防止物料本身對環境的污染，從而對操作人員進行有效地勞動保護。其系

統工作穩定可靠，操作簡單,灌裝精準。灌裝機主要由灌槍裝置、PLC系統控制部分、稱重系統、灌裝架臺、輸送設備

等組成。
