噸袋包裝機系統操作維護介紹

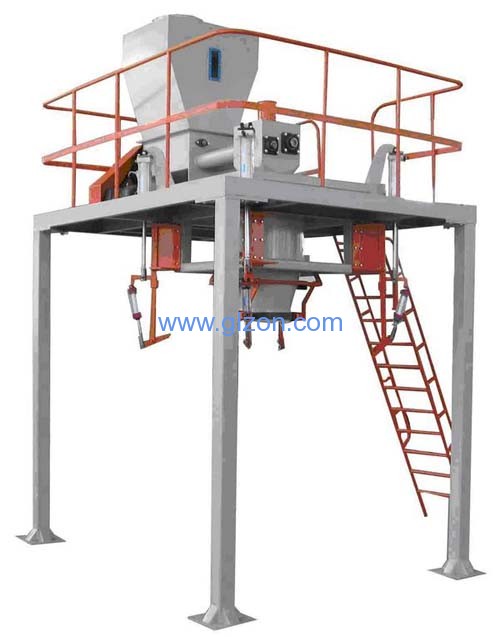

噸包裝（大包裝）系統是專為粉料、粒料、片料生產的yi體化產品，它由進料機構、夾袋機構、稱重機構、掛袋機構、吹氣機構、皮帶輸送機、電氣控制部分、機架等組成。整個系統具有良好的可靠性及長期穩定性，智能化程度高操作方便，維護工作量小等特點。

 II. 主要參數與技術參數

1. 噸包裝的技術參數

   精度等級：0.2

   額度稱量：500kg-1000kg/包

   包裝能力：10—20袋/小時

   給料方式：自由給料或螺旋給料

2. 稱重儀表的性能指標

   型號：F701

   稱重誤差檢測：稱重超差報警

   非線性：0.01%FS

   零點漂移：0.2uV/℃

   zui小輸入靈敏度：0.5uV/每個分度

   zui小指示分辨率：1/10000

   輸入控制信號：干接點或無接點的晶體管信號

   輸出控制信號：晶體管開路集電ji輸出

   其它：自動零點校準，故障自診斷，直接輸出打印信號



   III.系統組成

3. 稱量部分

   由進料機構、夾袋機構、掛袋機構、電子臺稱等部分組成。

4. 皮帶輸送機部分

   由輸送機架、輥子輸送機及減速機等組成。

5. 控制部分

   由高精度稱重儀表F701、三菱系列可變程控制器、電磁閥及執行元器件如氣缸、接觸器等組成。

6. 輔助部分

   主要有機架等部分組成

技術參數編輯
稱重范圍：1-2噸/袋
裝袋能力：1-40噸/小時
準確度：動態稱重±0.5%
工作電源：380V, 50HZ, 11kw
氣源壓力：0.5Mpa
耗氣量：0.6m3/min
除塵風量：800-2500 m3/min
相對濕度：≤80%
環境濕度：-10℃ - 40℃
技術特點編輯
1.噸袋包裝機是 針對粉體物料的各自特點和使用廠家不同的要求，量身定做，設計而成。設備技術xian進，經jiu耐用，易損件少。
2. 噸袋包裝機的加料、包裝無級調速，設備性能穩定，包裝精度高，速度快。
3. 可編程的電控系統，控制過程高度可靠。
4. 防塵除塵設計xian進，降低工作環境下的粉塵污染。
5. 稱重系統是電子秤臺秤式計量，采用全面板數字調校及參數設定，具有重量累計顯示及自動去皮、自動校零、自動落差修正等功能，靈敏度高，抗干擾能力強。
6. 儀表配有通訊接口，便于聯機聯網，可對包裝機進行實時監控和網絡(luò )化管理。
