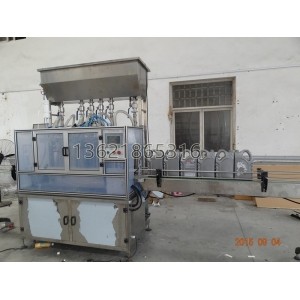

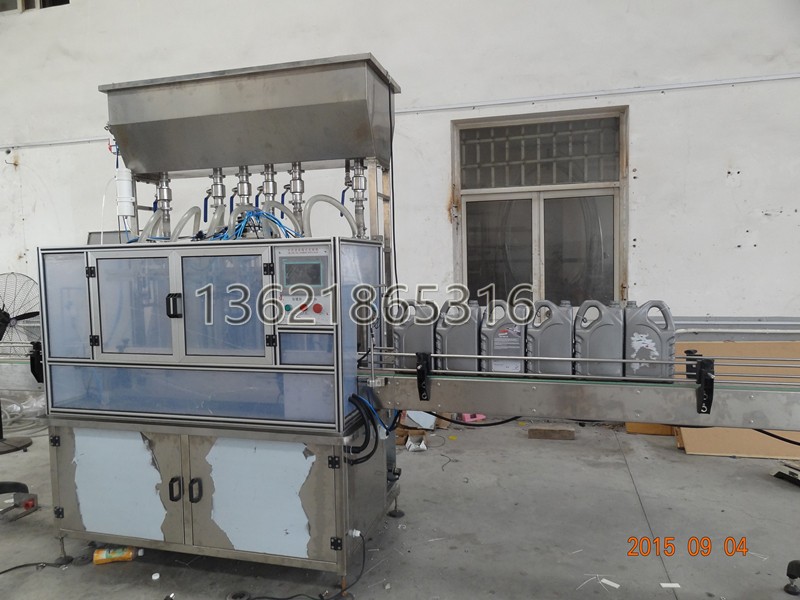

設備名稱:自動灌裝機

型號: YCS-6 .

產地:上海.

特點:全自動，效益高，可配整套生產線

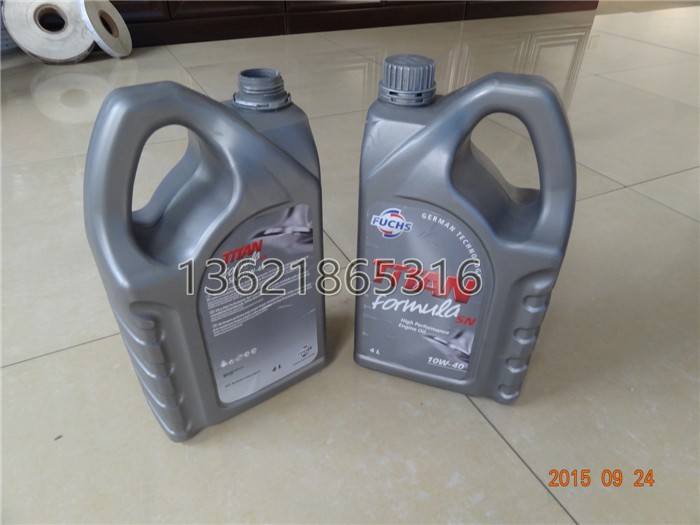

適用范圍:石化(機油，防凍液，玻璃水)、日化,制

藥,食品，農藥等流體.

使用說明

全自動灌裝機廣泛應用石化、日化、制藥、食品、農藥等行業的包裝流水線中，能對包裝流水線不間斷的提供所需灌裝的包裝瓶。它采用無

級調速，輸送口大小可調，適用于不同包裝的流水線的需求.

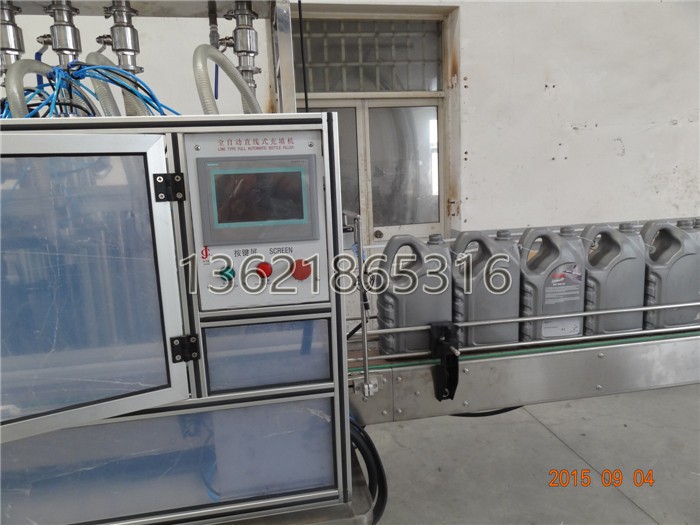

直線灌裝機本機采用PLC可編程控制,配以5.7英寸觸摸屏,人機界面系統灌裝量的調節、灌裝速度快慢、整個設備系統都在 人機界面上輕輕-按

就能完成，既方便又直接。容易起泡的物料,設備進行邊灌裝邊提升來減少物料起泡。灌裝原理采用常壓負壓式固定流道參數控制灌料(容量、)來

實現不同計量。灌裝結構簡單,調節方便。大小瓶通用,改變瓶形無需要更換配件,調整即可。

直線灌裝機本機為定量式自動充填機可使用在膏體、稀粘體的充填作業,在設計上采用機械為主的直線運動方式，利用PLC邏輯控制器及各

種檢測感應裝置及氣缸的收放，達到自動控制的目的，設備材料使用304不銹鋼，鋁合金框，完全符合GMP之標準。設備操作簡單，可在短時間

內，跟不同的容器充填作業，達到-機數用的成本效益

1、采用PLC可編程控制

2、配以5.7英寸彩色觸摸屏人機界面系統

3、,灌裝量的調節、灌裝速度快慢、整個設備系統都在人機界面上輕輕-按就能完成，既方便又直接

4、容易起泡的物料，設備進行邊灌裝邊提升來減少物料起泡

5、灌裝結構簡單,調節方便，大小瓶通用,改變瓶形無需要更換配件,調整即可。

6、可貫通整套流水線。

工作原理

灌裝機的計量缸分別連接灌裝頭，通過主油缸的往復運動，吸人定量的液體、半流體、有體，然后注入待裝的容器中。在此過程中，需要及

時地在主料缸換向時，切換-個通閥，改變液體的流向。且，在注入過程中.為加快灌裝速度又不致使液體溢出，當灌裝到滿瓶的90%時，開

啟一個串接在注入通路中的節流閥，使注入的流量顯著減小。然后，已裝灌完畢的容器將順序移出，新的空容器順次移人，在此過程中，準確和

及時地控制安裝在容器入口和出口的阻攔板，保證每次只移入和移出容器，同時要確保不管使用哪種形狀的容器，使灌裝頭都能恰好能與容器的

瓶口完全吻合，否則輸出報警信號，而且在故障未排除之前，不讓灌裝繼續進行。容易起泡的物料，設備進行邊灌裝邊提升來減少物料起泡。最

后，灌裝頭在容器到位后能準確下移使灌裝插入瓶口，灌裝完畢后，灌裝頭應迅速上移，使容器能順利輸出。
