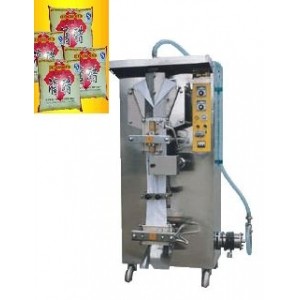

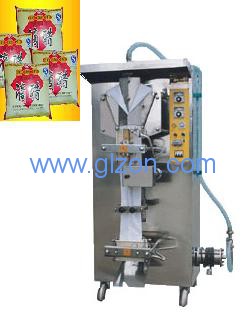

袋裝醬油，袋裝醋包裝機

設備原理及主要構造：

1、工作原理：該自動包裝機單片塑料薄膜通過成形器形成薄膜筒，經豎封加熱塊壓合迭封后，進行印子、送袋、灌裝、橫封、切斷從

而完成的整個制袋過程。
2、主傳動系統：主傳動系統采用x120WD0.37-2-1/43行星擺線針輪減速機帶動鏈輪使主軸轉動，帶動豎封凸輪、送帶傘齒輪、推桿凸

輪、橫封凸輪、灌裝調節器，完成該機全部動作。
3、送帶部分：有送帶傘齒輪傳動送帶調節器，帶動夾緊鉗上下移動完成所需尺寸送帶。
4、豎封部分：在成形器下部，經成形器成形后的薄膜筒，通過豎封加熱塊進行迭封，復位的動作由主軸上豎封凸輪來驅動完成。
5、油墨印字是本機和其他機型所區別的一個重要功能裝置，本裝置采用直熱式和機械離合的方式完成油墨印字，具有自己清晰，換字

方便，使用可靠。
6、灌裝部分：由計量泵將灌裝液體經注液管注入薄膜筒內，量的大小由定量調節器調整。
7、橫封部分：在夾鉗下方，經成形、豎封、灌裝后的薄膜袋，由橫封加熱塊來粘合切斷來完成整個制袋過程。
8、自動停止部分：當機器工作時，如薄膜用完后機器完自動停機，停止連接部分由連接桿壓在帶軸薄膜上

技術參數：

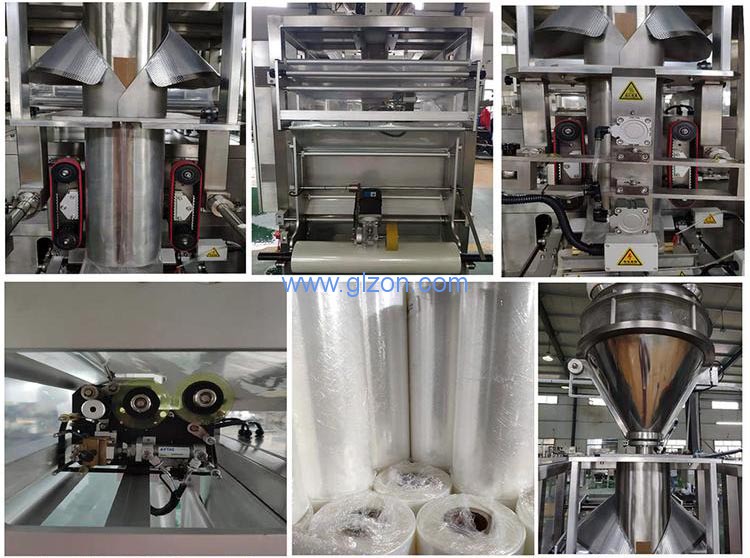

設備細節描繪：

　液體自動包裝機 又稱為袋裝液體灌裝機，適用于醬油、食醋、料酒、米酒、果汁、牛奶、豆奶、果汁、濃湯、冰水、洗潔精和液體

化工產品的單聚乙烯薄膜袋裝；紫外線滅菌、料袋 盛開、打印日期、定量灌裝、封合切斷、自動計數一次性自動完成，熱封溫度采用

自動控制，包裝產品美觀牢靠，外殼、管道、消毒器、定量泵采用不銹鋼結構，確保衛生，符合食品衛生的要求。

技術參數
    生產效率：2000袋/小時
    包裝質量范圍：200-500g/袋
    灌裝精度：±1.5%/袋
    薄膜尺寸規格：厚度：0.08mm，寬度：320mm（240mm）
    電源：220V/380V 50Hz
    整機功率：1.2Kw
    整機重量：350kg
    外形尺寸：1057*750*1870mm

設備的維護保養：

1、當液體包裝機停止使用時再及時用清水沖凈管道中的殘液，否則殘液變質后會(huì )影響下個班次的產品質量。
2、每班定期檢查各運動部件和潤滑狀況，并隨時加足30#潤滑油或鋰基脂。否則工作不正常，并且嚴重影響機器使用壽命。
3、每班定期檢查，清除干凈橫封端面上的異物，不允許有結垢現象，否則易造成熱傳導率下降，加熱塊溫度增高，橫熱封合切袋不正

常。
4、發現異常情況時，應立即切斷電源，排除后方可重新使用。
5、冬季生產，當氣溫在0℃以下時，必須要用熱水溶化定量泵及管道內的結冰物，否則將造成連桿折斷，或機器無法啟動。
6、本機適用的單片塑料薄膜厚度應在80微米，并應保證薄膜的抗拉強度、厚薄均勻度、潤滑性，每卷重量應控制在（320mm）18kg以

下。（240mm）14kg以下，如果不是使用本機所推薦的單片塑料薄膜造成熱封不良，或破袋率增高，其責任請用戶自負。
