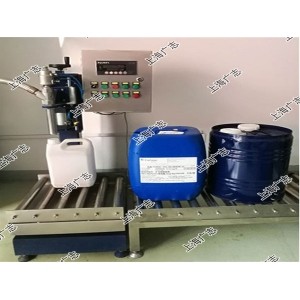

標準液體灌裝機有固定式噴槍裝置、電子稱重裝置、控制顯示器及選購件組成,適用于：樹脂、助劑、油品、油漆等化學品物料的定量灌裝。

■固定式噴槍裝置有噴槍管道、氣動灌裝閥、氣動升降裝置、氣動底閥、氣動壓蓋機構和秤體底座等組成；

■電子稱重裝置有秤體、稱重控制儀表、傳感器等組成，啟動后傳感器會(huì )即時將重量信號傳給稱重顯示儀表進行過程控制；

■控制系統有（防爆）控制柜、繼電器、控制按鈕、PLC、指示燈、腳踏開關氣控系統等組成，作用是完成所有過程控制。

基本參數

■ 稱量范圍：0-30kg

■ 感量：10g

■ 灌裝誤差: ±10-20g(視灌裝速度)

■ 灌裝速度：100-150桶/小時(視進料流速)

■ 適用容器: ≤Ф350xh500mm小口桶、敞口桶

■ 防爆等級：EXdiaIIBT4

■ 使用電源：AC220/50Hz

■ 使用氣源：0.4-0.8Mpa

■ 使用溫度：-10℃-40℃

■ 控制方式：2擋氣動控制灌裝，附氣動壓蓋機

■ 灌裝方式: 斗式，桶口上灌裝

■ 秤臺尺寸：400×400mm

■ 暫存臺面：400×1000mm

■ 結構材質: SUS304不銹鋼。

■ 槍頭管路: SUS304不銹鋼及四氟（可選316L）

■ 物料接口：DN40快裝寶塔接頭，可選法蘭接頭。

■ 氣源接口：8mm氣管接入

系統特點

■ 整套系統可采用防爆型標準制造，防爆等級：EXdiaIIBT4

■ 控制系統采用PLC可程式控制顯示器制作，穩定穩定、壽命長；

■ 灌裝頭可快速拆裝，方便維護；

■ 密封系統采用聚四氟乙烯制造，耐溶劑，耐酸堿，壽命長；

■ 系統采用兩段式大小料自動灌裝方式，以提高正確度；

■ 灌裝頭高度可手搖調節，適用于不同高度的包裝桶；

■ 本系列機器判別空桶功能及空秤不灌裝功能；

■ 控制顯示器配置了手動按鈕，供意外時手動操作；

■ 雙窗口顯示灌裝控制儀表，可顯示目標量、灌裝量、桶數、時間日期等信息；

■ 數字式調校，動靜抗振動干擾軟件包；

■ 控制顯示器具自我故障診斷功能，并具接口測試功能；

■ 若遇緊急狀況按下緊急停止鈕即可解除本次灌裝；

■ 本機型配置了氣動式壓蓋機，腳踏開關操作；

■ 采用一鍵式操作：?jiǎn)?dòng)—槍頭下降—自動去皮—開始灌裝—完成提槍。
