yi、概述

GZ200-1CS型自動灌裝生產線可用于208升大圓桶的yi般粘度液體灌裝，灌裝線具有輸送機儲供桶、自動進桶、定位、對位、灌裝頭下降伸入桶內，充氮、定量灌裝、自動出桶以及連續自動循環灌裝和聯鎖防錯等功能，同時可以對每個運行環節實行手動操作，便于調試和現場特殊情況處理。該型灌裝線采用稱重式定量灌裝方式，灌裝精度高，桶形轉換容易。灌裝頭采用全金屬密封的不銹鋼底閥和壓緊型軸宻封，耐jiu性好。液面上灌裝，雙速加料控制，適用于高位槽供料方式及無泡物料灌裝。

實現灌裝稱重、輸送、對口、充氮、復秤、等功能動

作協調yi致，運行可靠，用觸摸屏作為人機操作界面，具有設置、顯

示、在線提示、故障報警等功能。

運行過程描述如下：人工將空桶放到進桶輸送機上，啟動灌裝線運行，空桶自動送到灌裝位，灌裝頭下降進入桶口，灌裝閥開啟，沖氮閥開啟，xian快加后慢加，到量停止。然后啟動滾道系統把灌裝好的桶送出，復檢，同時把空桶推入灌裝位繼續灌裝。

復檢好后，人工旋蓋，旋蓋后進入無動力滾道。生產線重復前述過程直zhi完成當批任務。

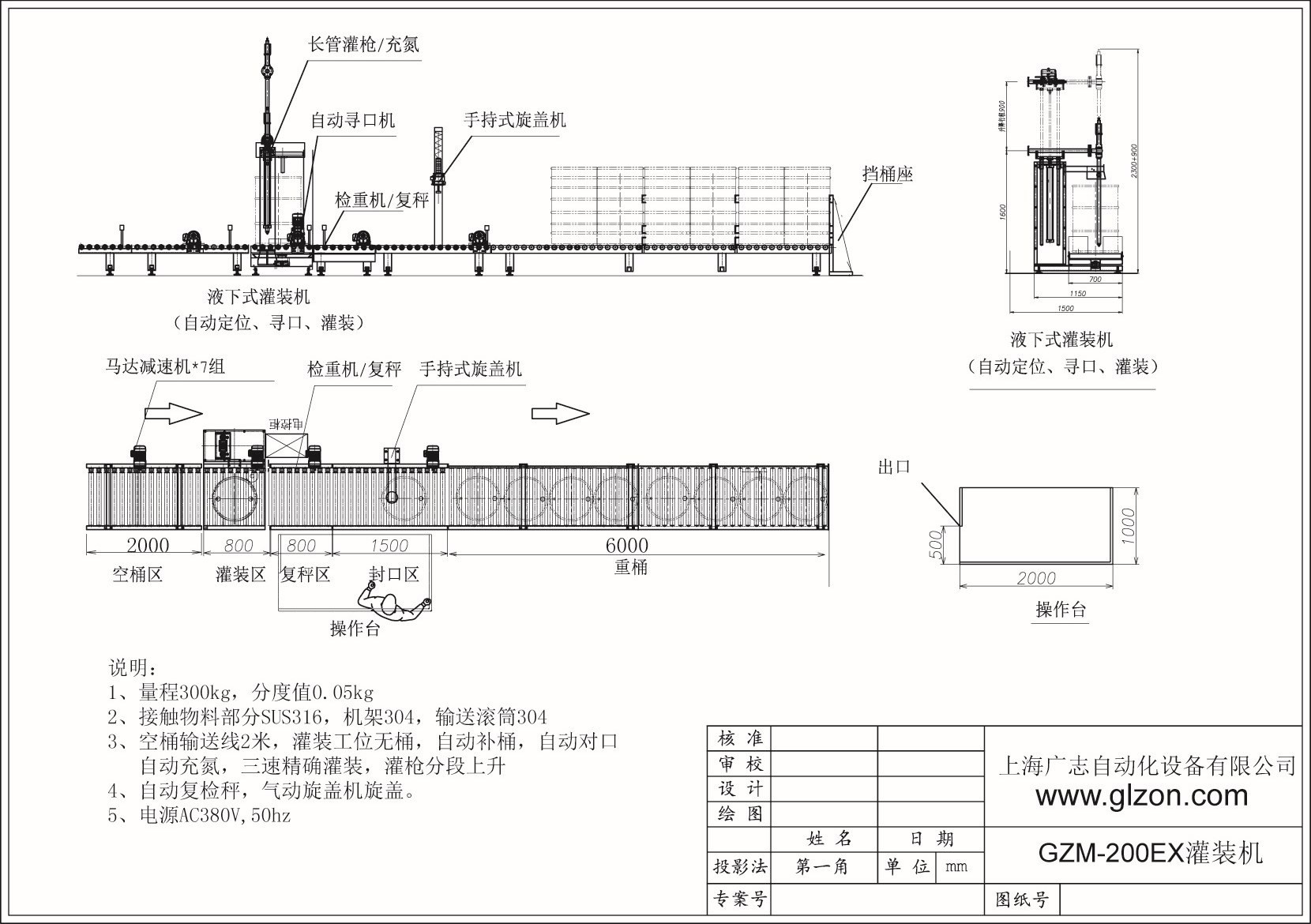

208L 全自動灌裝生產線主要構成：

該設備采用高精度電子秤計量方式，為直線式單 頭全自動灌裝

線，由空桶動力輸送線、稱重式灌裝主機、重桶輥棒自動輸送線（緩

存）、重桶輸送線、氣動系統、電控系統等組成。

空桶動力板鏈輸送線：輥道、側板采用304 不銹鋼材料，高度、角度可調?？胀暗竭_空桶動力板鏈輸送線后，輸送到主機認桶機構。

灌裝主機：其中灌裝頭、物料輸送系統、接料盤等采用

316 不銹鋼材質，機架采用304 不銹鋼材質，在灌裝過程中，灌裝頭可插入桶口

內進行灌裝，有效防止噴濺現象的發生。灌裝完后，接料盤自動伸出，

防止物料滴落桶上。

動力板鏈輸送線：板鏈、側板采用304 不銹鋼材料，高度、角度

可調.在此工位完成重桶存儲和輸送工作。

旋蓋輸送線：側板采用304 不銹鋼材料，高度、角度可調。
