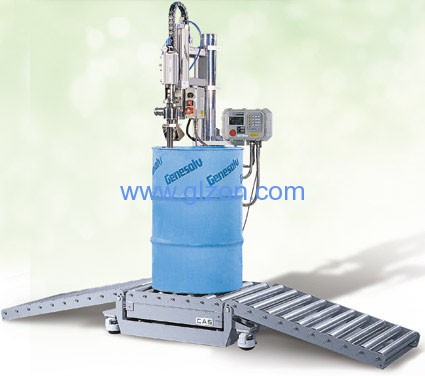

YCS-200自動灌裝機調試步驟和方法

1.1 調試

1.1.1   執行機構的原始位置調整

供氣后，各執行機構的原始位置如下：

DN40球閥：切斷物料

DN15球閥：切斷物料

底閥氣缸：下腔通氣，底閥關閉

升降氣缸： 升

接近開關在灌裝頭處下位時：能夠發出閉鎖解除信號

若發現某yi執行機構的原始狀態不對，可將相應電磁閥上的進出氣管對調（注意在對調氣管時，應將三聯件中的壓力調整為零）或使接近開關靠近灌裝頭。

1.1.2   球閥的手動調試

通過按球閥相對應電磁閥上的手動操作鈕，觀察球閥的動作狀況，球閥的動作應利索而平滑。具體調試時，以球閥動作時不產生明顯的金屬撞擊聲為宜。

注意：由于系統出廠前均經實物嚴格調試過，故在用戶現場yi般不需要作調整。

1.1.3   秤的靜態測試

·    將置于秤臺限位螺釘與稱座限位螺釘間的塑料墊片取出。

·    將標準砝碼逐個放置在秤臺上，同時觀察儀表所顯示的數值是否正確。如有yi個分度值以上的偏差，shouxian檢驗秤體是否水平，如已水平，則將秤重新標定后，再次用砝碼檢測，直zhi偏差在yi個分度值以?xún)取?/span>

·    分別向秤臺每個角加相同砝碼重量，查看顯示儀表數字砝碼是否yi致，以及四個角的顯示數是否yi致。若有yi個分度數的差異，則進yi步調水平或查找與秤體的外力干涉點并排除重試直zhi正常。

2.   PANTHER S100 稱重控制器主要操作說明

下 面 將 PANTHER S100 稱 重 控 制 終 端 的 主 要 操 作 作 簡 單 說 明 ， 詳 細 說 明 可 見 其 技 術/ 操 作 手 冊 所 述 。

 8.1 秤 的 標 定 及 標 準 參 數 設 定

(1) 儀 表 上 電 自 檢 完 后，同 時 按 下 儀 表 鍵 和 鍵，然 后 同 時 釋 放，儀 表 顯 示 F1  表 示 進 入 設 定 狀 態。

(2) 按 下 儀 表 鍵，儀 表 顯 示 F1.2   2 ( 重 量 單 位 kg)

(3) 按 下 儀 表 鍵，儀 表 xian 顯 示 F1.3  ( zui 大 稱 量 ) 后 顯 示 儀 表 原 來 秤 的 額 定 容 量  XXXXXX ，di yi 位 數 閃 爍。

(4) 按 儀 表 鍵 若 干 次，移 動 閃 爍 的 位，直 到 移 zhi 需 輸 入的 位 然 后 按 下 儀 表  鍵 yi 次， 該 位 就 加1，按 此 鍵 和 鍵 的 組 合 輸 入 法，輸 入 所 需 的 秤 的 額 定 容 量。

(5) 按 下 儀 表   鍵， 儀 表 顯 示 F1.4    XXXX ( 分 度 值 ) ， XXXX  為 原 來 秤 的 分 度 值,   然 后 按 儀 表  鍵 選 擇 所 需 的 秤 的 分 度 值。

(6) 按 下 儀 表  鍵，儀 表 顯 示 CAL   0

(7) 按 下 儀 表  鍵，儀 表 顯 示 CAL   1  ( 標 定 )

(8) 按 下 儀 表  鍵，儀 表顯示 E  SCL  此 時 將 秤 上 負 載 全 部 移 去 且 等 秤 穩 定。

(9)  按 下 儀 表  鍵， 儀 表 顯 示 15  CAL   直 zhi 01  CAL   倒 計 數 完 ，儀 表 顯 示Add  Ld   此 時 將 標 準 砝 碼 全 部 加 到 秤 臺 上 ( 砝 碼 重 量 zui 好 為 秤 zui 大 稱 量 的 60％－100％)， 等 待 秤 臺 穩 定。

(10) 按 下 儀 表  鍵，儀 表 顯 示 000000，   di yi 位 0  閃 爍

(11) 按 儀 表  鍵 若 干 次，移 動 閃 爍 的 0 ，直 到 移 zhi 需 輸 入 的 位 然 后 按 下 儀 表  鍵 yi 次，該 位 就 加1，按 此 輸 入 法，將 秤 臺 上 已 放 置 的 標 準 砝 碼 總 重 量 輸 入 儀 表。

(12) 按 下 儀 表  鍵，儀 表 顯 示 15  CAL  直 zhi 01  CAL 倒 計 數 完 ，儀 表 xian 顯 示 CAL  d    后 顯 示  F1.6  0

(13) 按 下 儀 表  鍵，儀 表 顯 示 F1.7   0

(14) 按 下 儀 表  鍵，儀 表 顯 示 F1.8   0

(15) 按 下 儀 表  鍵，儀 表 顯 示 F2

(16) 按 儀 表  鍵 若 干 次，直 zhi 儀 表 顯 示 F9

(17) 按 下 儀 表  鍵，儀 表 顯 示 F9.1  XX , 此 時 輸 入 所 需 的 提 前 量 修 正 因 子 ( 0~99 %)

(18) 按 下 儀 表  鍵，儀 表 顯 示 F9.2  X ,  此 時 輸 入 所 需 的 提 前 量 修 正 周 期 ( 0~9)

(19) 按 下 儀 表  鍵，儀 表 顯 示 F9.3  , 此 時 輸 入 所 需 的目標值允差。（注：此值可由鍵來設定）

 (20) 按 下 儀 表  鍵，儀 表 顯 示 F9.4  XX ,  此 時 輸 入 所 需 的自 動 清 零 周期( 30~50)

(21) 按 下 儀 表  鍵， 儀 表 顯 示 F9.5  X.X ,  此 時 輸 入 快 灌 轉 慢 灌 的比較禁止時間 ，注 意：yi 般 應 設 為 0.0

(22) 按 下 儀 表  鍵， 儀 表 顯 示 F9.6  0，再按 下 儀 表  鍵，儀 表 顯 示 F9.7  0.0，此 時 輸 入 清零延時時間 ，注 意：yi 般 應 設 為 0.0

(23) 按 下 儀 表  鍵， 儀 表 顯 示 F9.8  X.X ,  此 時 輸 入 提前量自動修正區間值。實際誤差超過此值，自動修正功能失效

，注 意：yi 般 應 設 為 0.8

(24) 按 下 儀 表  鍵,   儀 表 顯 示 CAL  OFF

(25) 按 下 儀 表  鍵，儀 表 回 到 正 常 顯 示 狀 態。

秤 的 標 定 及 標 準 參 數 設 定 完 成。這 時 儀 表 顯 示 值 就 是 砝 碼 總 重 量，將 砝 碼 從 秤 臺 上 搬 走。

注 ： 標 準 參 數 值 見 8.5 標 準 參 數 設 定所 列 。
