稱重原理WEIGHING  PRINCIPLE
以yi個典型的化學反應釜秤量為例，安裝在反應釜底部的三個壓式稱重模塊將釜體的重量信號傳zhi接線盒。接線盒中并聯各路稱重模塊信號，并可根據各稱重模塊受載情況調節角差，經過匯集后的重量信號送zhi稱重端或重量變送器。稱重終端或重量變送器將重量信號處理成相應的重量數據。

稱重模塊原理PRINCIPLES  OF  WEIGHING  MODULE
■ 對于非專業的用戶來說，直接使用稱重傳感器是非常困難的。

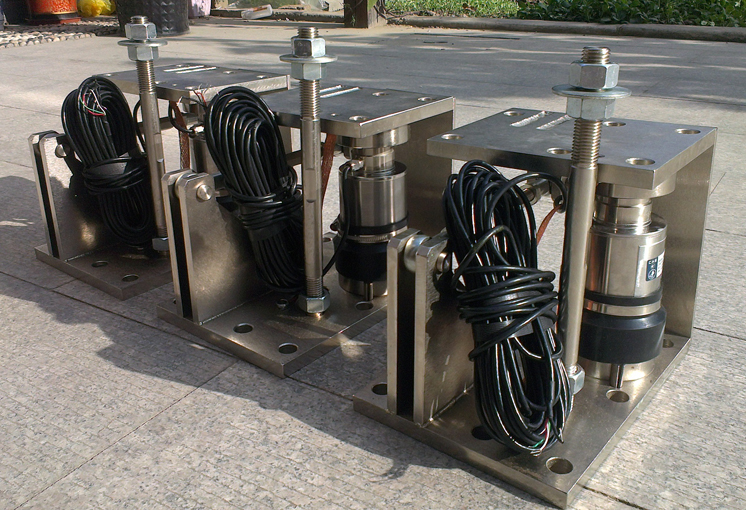

■ 稱重模塊是yi種新型的稱重元件，它將稱重傳感器、負荷傳遞裝置和安裝連接件等部件組合在yi起，可以非常方便地和各種形狀的機械裝置相連接，如滾道、平臺、立罐、槽罐、料斗等。
■ 安裝了稱重模塊的系統既可以保證稱重傳感器的精度高，長期穩定性好的特點，又解決了因安裝不當而造成的稱重誤差。
■ 使用稱重模塊的設備測量通常能達到優于萬分之五的測重精度。
靜載模塊安裝方式

FW/GW  WEIGHING  MODULE  INSTALLATION
采用不銹鋼材料，有效抵御腐蝕性物質侵蝕。固定、浮動、半浮動三種結構，可在各種惡劣條件下使用。
動載模塊安裝方式

CW/UW  WEIGHING  MODULE I  NSTALLATION
在采用四只動載模塊的安裝方式中，yi般其中兩只模塊的三面受限位，另外兩只模塊只在端部限位。

稱重系統yi般由yi個固定模塊，yi個半浮動模塊及若干個浮動模塊組成，半浮動模塊須安裝在固定模塊的對角；固定模塊的安裝支點不會(huì )產生水平位移，因此在系統設計過程中，管道和電氣連接部分應靠近該點；半浮動和浮動模塊使系統能?chē)@固定點移動，消除容器變形對稱重產生的影響。
稱重模塊應用

WEIGHING  MODULE  APPLICATIONS
根據稱重模塊在實際應用中受力特點，稱重模塊分為兩種；靜載稱重模塊與動載稱重模塊。靜載稱重模塊適用于只受垂直作用力的場合。如反應釜、槽罐、儲料斗的重量檢測。動載模塊適用于作用力較明顯的場合。如平臺、生產線、傳送帶的重量檢測。

稱重應用

WEIGHING  APPLIED  IN
■ 重量監測
■ 定量控制
■ 流量物位檢測
■ 散料積算s
■ 測力
■ 檢重/分選/計數
■ 流量給料
■ 配料
