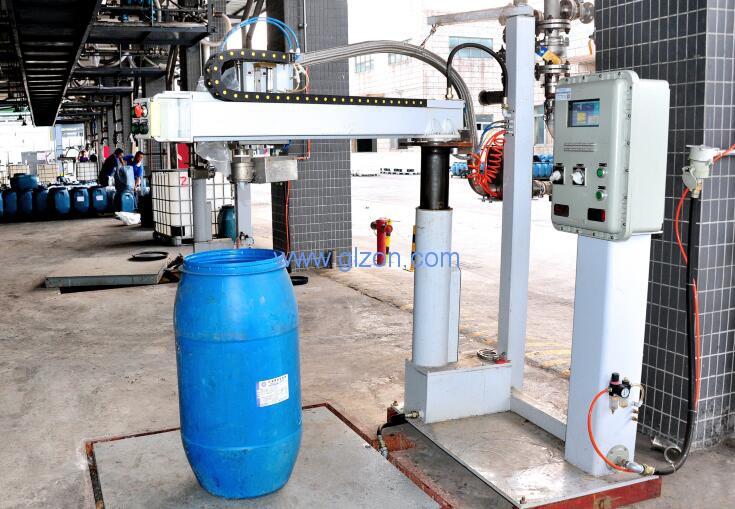

托盤四桶200L桶位多功能灌裝機在湖南寶光應用

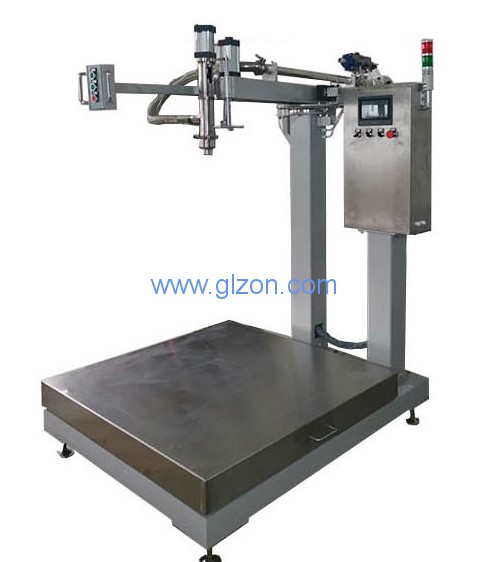

灌裝機方案圖1：

1、具體方案圖請見附件：方案圖1；

2、本灌裝機方案適用于：1 個托盤四桶200L 桶位，1500Kg 桶型；

3、灌裝方式：

A、1 個托盤四桶200L 桶位：灌裝開始時，灌裝頭下降到200L 桶底位置，灌裝頭跟隨物料液

面的位置慢慢提升，邊灌裝邊提升灌裝頭，灌裝頭與液位保持yi定距離；

B、1500Kg 桶型：連接軟管，從桶底部進料灌裝；

4、灌裝工作流程：

A、1 個托盤四桶200L 桶位：叉車將四個200L 桶托盤送zhi灌裝秤臺上，工人操作灌裝機搖臂

和前后移動機構，將灌裝頭對準到其中1 個200L 桶，開始啟動灌裝，1 桶灌裝結束以后，工人操

作灌裝機搖臂和前后移動機構，將灌裝頭對準到下yi個1 個200L 桶，開始再次灌裝；周而復始

工作，四桶全部灌裝結束以后，叉車將整個托盤搬運離開灌裝秤臺；

B、1500Kg 桶型：工人連接物義ian砉埽?舳?嘧盎??脊ぷ鰨?醬錟勘曛底遠?乇展嘧胺?牛?/p>

5、灌裝機的搖臂可以活動范圍：左右轉動角度180 度；灌裝頭在灌裝搖臂上前后移動行程800mm；

灌裝頭升降高度行程為900mm；

6、灌裝秤臺參數：1500*1500mm，量程3000Kg，稱量精度0.1%；

7、灌裝機的灌裝氣動球閥安裝有位置檢測行程開關和回訊器；灌裝工作時，xian打開灌裝球閥，

程序確認球閥打開到位置以后，再啟動供料齒輪泵；灌裝結束時，xian停止供料泵，再關閉灌裝球

閥；

8、灌裝機對供料的齒輪泵，進行變頻控制；操作屏可以選擇：200L 桶灌裝/底部灌裝，兩種模式；
