設計任務

1.旋轉型灌裝機應包括連桿機構、凸輪機構、齒輪機構等三種常用機構；

2.設計傳動系統并確定其傳動比分配，并在圖紙上畫出傳動系統圖；

3.圖紙上畫出旋轉型灌裝機的運動方案簡圖，并用運動循環圖分配各機構運動節拍；

4.電算法對連桿機構進行速度、加速度分析，繪出運動線圖。圖解法或解析法設計平面連桿機構；

5.凸輪機構的設計計算。按凸輪機構的工作要求選擇從動件的運動規律，確定基圓半徑，校核zui大壓力角與zui小曲率半徑。對盤狀凸輪要用電算法計算出理論廓線、實際廓線值。畫出從動件運動規律線圖及凸輪廓線圖；

6.齒輪機構的設計計算；

7.編寫設計計算說明書；

二、原動機的選擇

本設計采用方案B。故采用電動機驅動，其轉速為1440r/min。

本機完全采用壓縮空氣控制，無需電源，特別使用于防爆環境，安全性高;由于是氣動控制和機械定位，則灌裝精度高，控制在 0.5 ‰內;操作簡單易用；故障率低。

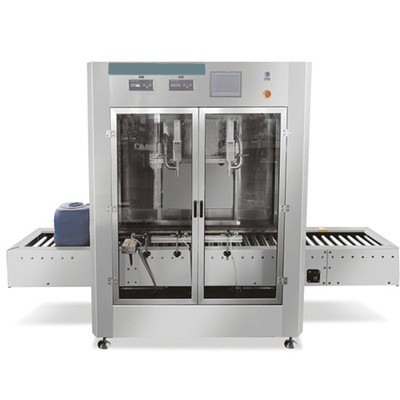

     灌裝機適用于醫藥、日化、食品、農藥及特殊行業，是對高粘度流體進行灌裝的理想設備，由于機械在不帶電的狀態下工作，更具安全性，人性化的設計更加符合現代企業的要求;該機為半自動雙活塞式膏體灌裝機，不帶電工作，操作更加安全； 設計合理，機型小巧，操作方便，氣動部分均采用臺灣 AirTac 的氣動元件.

注:本機特別對高粘度物料（如濃醬、辣椒醬、番茄醬等帶有顆粒狀物料）的效果比較明顯，且精度高.
