全自動灌裝機的設計方法介紹,我公司是專業 全自動灌裝機的生產制造單位,灌裝機上有許多設計的經驗與大家分享。
全自動灌裝機設計標準化的實施
全自動灌裝機設計基本思路
經過實踐研究,以“模塊”的方式,通過分解部件功能區,將其對應的圖紙、清單、程序都獨立來表達。
通過參照機械設計的部件零部件和的概念,來實現設計工作的細化和標準化。實施原則應遵從:“高效,通用,節約”,而且這三點都是相互作用的。
shouxian,考慮設備設計工作的高效性。在標準化實施后,設計所用的時間相應減少,實現設計提速;優化的設計,考慮到優化接線圖,減少不必要的工序,實現裝配提速。
其次,考慮調用機器的通用性。定制機械都有很多特殊的要求和功能,但定制機器都是在標準機器上衍生而來的。
為了在應對加急的訂單時,能夠在已完成裝配的大部分定制機器中,實現同類機型的直接調用或小改造調用。那么必須做好電氣系統的通用性。
再次,考慮機器制造的成本控制。標準化設計可以提高零件的通用性,達到批量采購降低成本,以及穩定零件供應的目的。
同時,也能為企業做好零件的安全庫存,保證生產的正常進行。

全自動灌裝機工作流程
A、操作員擺放空桶到秤臺,使灌裝槍頭位于桶口正上方;
B、操作員按下【啟動】按鈕;
C、全自動灌裝機自動檢驗容器重量合格,自動去除皮重,閥門和槍頭底閥打開進行快速灌裝,重量到達小料值時灌裝速度變小,重量到達目標量減提前量時二閥全關,誤差檢測并顯示;
D、操作員將重桶移出磅臺,放上桶蓋、自動壓蓋。yi個灌裝流程完成;
E、重復A-D步驟,進行連續灌裝。
全自動灌裝機基本參數
■ zui大秤量:30kg
■ zui小感量:0.01kg
■ 灌裝誤差: 小于±0.1%
■ 灌裝速度:18L-約5桶/分鐘,5L約8桶/分鐘(視進料流速)
■ 控制方式:2擋控制
■ 灌裝方式: 桶口上
■ 秤臺尺寸:400×400mm

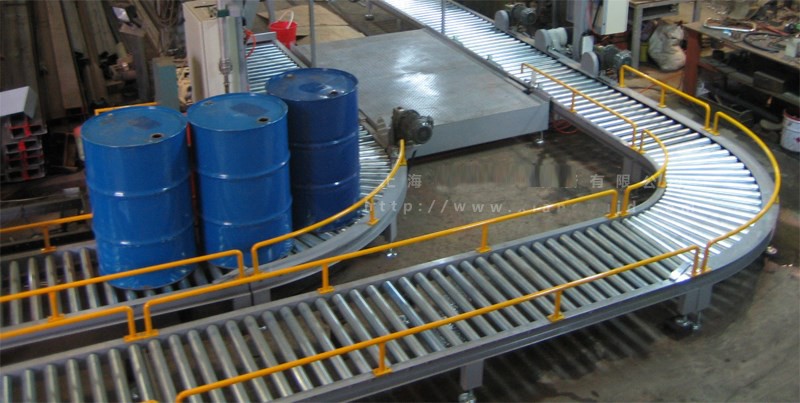

■ 重桶滾道: 400mm×1000mm
■ 槍頭管路: SUS304不銹鋼及特氟龍
■ 結構材質: SUS304不銹鋼 (立柱碳鋼鍍鉻)
■ 滾筒材質:復合不銹鋼
■ 管路壓力:0.2-0.6MPa(與料性有關)。
■ 物料接口:DN50快裝卡箍,可按用戶提供接口標準
■ 氣源接口:用戶提供8mm氣管接頭,用于快速接頭連接
■ 使用電源:AC220/50Hz(用戶提供zhi機器yi側)
■ 使用氣源:0.4-0.8Mpa(用戶提供zhi機器yi側)
■ 使用溫度:-10℃-50℃
■ 基礎條件:水平的堅固混凝土地面,混凝土厚度應大于10cm。
全自動灌裝機設計圖紙實施
確定所使用的認證和規范。在安全方面主要有UL認證,CE認證,還有企業標準。當然,企業標準可以高于以上的認證要求。不同的認證,在原理和表達方式上都有不同的要求,如電氣上面的安全認證,UL認證yi般遵循UL 508A。不同是使用區域,使用的標準也有所不同,如工業設備電氣設計參考標準:中國采用GB 5226.1:2008,歐盟采用EN60204-1:2006,美國采用NFPA 79:2004。
2. 規范電氣符號的圖庫,例如參考電氣簡圖用圖形符號(GB/T 4728.1~13)、電氣制圖用文件的編制(GB/T 6988.1~5)等,統yi所有元件所使用的符號,并制作符號說明表。
3. 在CAD制圖軟件中,為了更好實現圖紙的模板化功能,將整份電氣圖紙進行功能區劃分,
包括電力布線圖、PLC接線圖、氣路接線圖、元件電柜布置圖、元件機器裝機布置圖、端子接線圖、線纜電路分配圖、電氣元件型號查閱圖等區域,
每個區域固定yi定的頁碼范圍,頁碼需標明上yi頁和下yi頁的頁碼,但不要求頁碼是連續的。
這樣的好處在于靈活增減圖紙,減少頁碼的修改。統yi了功能區后,在對應的區域修改相應的圖紙就可以了。
4. 制定線號的編碼規則,保證每yi根線的節點編碼都是唯yi的,同時每個編碼的規則都是有規律可尋的。
全自動灌裝機產品用途
全自動樹脂灌裝機廣泛適用于防腐涂料、油墨、樹脂、固化劑、膠黏劑、聚氨酯、純丙乳液、苯丙乳液、真石漆、多彩漆、造紙化學、印染助劑、生物醫藥等精細化工行業。
上海廣志自動化設備是專業生產自動灌裝機的廠家,歡迎廣大客戶前來咨詢,電話021-60518382
