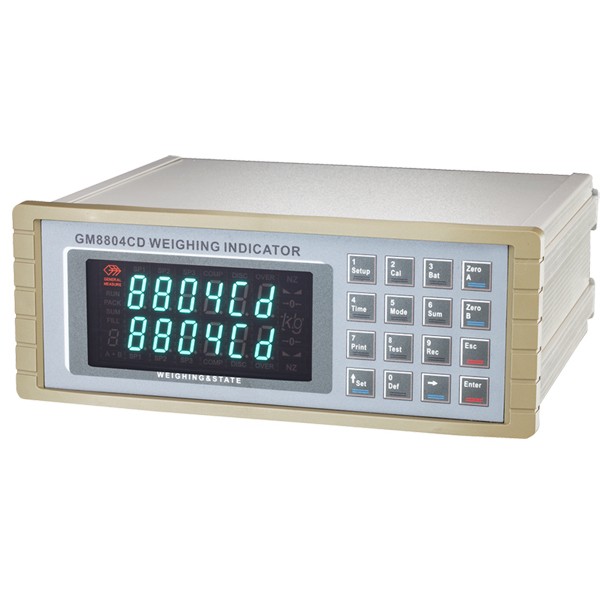

防爆稱重儀表在標準規定條件 （ 包括正常工作和規定的故障條件 ） 下產生的任何電火花或任何熱效應均不能點燃規定的爆炸性氣體環境的電路。

防爆稱重儀表的特性：
防爆稱重儀表是yi種以抑制點火源能量為防爆手段的“安全設計”技術。要求設備在正常工作和故障狀態下可能產生的電火花和熱效應分別小于爆炸性危險氣體的zui小點燃能量和自燃溫度。防爆稱重儀表實際上是yi種低功率設計技術，因此它能很好地適用于工業自動化過程稱重儀表。

本安設備的等級：
防爆[稱重儀表]2及設備和關聯設備的本質安全部分應分為“ia”或“ib”等級。
“ia”等級：當施加 Um（ 施加到關聯設備非本安連接裝置上，而不會(huì )使本安性能失效的zui高電壓 ） 或 Ui （ 施加到防爆稱重儀表電路連接裝置上，而不會(huì )使本安性能失效的zui高電壓 ） 之后,在下列每yi種情況下,“ia”等級電氣設備中的本質安全電路不能引起點燃：
a)正常工作和施加產生zui不利條件的非計數故障
b)正常工作和施加yi個計數故障加上產生zui不利條件的非計數故障
c)正常工作和施加二個計數故障加上產生zui不利條件的非計數故障
“ib”等級：當施加 Um或 Ui 之后，在下列每yi種情況下，“ib”等級電氣設備中的本質安全電路不能引起點燃：
a)正常工作和施加產生zui不利條件的非計數故障
b)正常工作和施加yi個計數故障加上產生zui不利條件的非計數故障

防爆稱重儀表的特性：

防爆稱重儀表是yi種以抑制點火源能量為防爆手段的“安全設計”技術。要求設備在正常工作和故障狀態下可能產生的電火花和熱效應分別小于爆炸性危險氣體的zui小點燃能量和自燃溫度。防爆稱重儀表實際上是yi種低功率設計技術，因此它能很好地適用于工業自動化過程稱重儀表。

本安技術設計：

1、限制電壓

防爆稱重儀表均采用兩只并聯的齊納二ji管來實現 （ 雙重化 ）。

電路的限壓值為齊納二ji管的齊納擊穿值 xzui大誤差，例如用兩只 1N5339B 構成的限壓電路的限壓值應考慮為 5.6V×1.05=5.88V。

兩只齊納二ji管在電路中應分別可測 （ 印制板上加橋接測試點 ），測試完畢后將齊納二ji管接入電路 （ 焊上測試點 ），測試紀錄應保存十年備查。

齊納二ji管處的走線為保證可靠連接zui好采用左下圖的方式，如果走線寬度達 2mm 也可以采用圖 1 的方式。①②③④各部分之間的間距應保證＞=2mm（ 根據電壓值確定 ）。特別要注意的是齊納二ji管的下面不能走線以防與走線短路。

齊納二ji管同樣應在 2/3 額定值以下工作，并具有合適的散熱面積。

2、限制電流

有三種限流電路可供選擇：

a ） 電阻限流 （ 參考圖 2 中 R1 ）

電路限流值為 Umax/Rmin，電壓取zui大值，電阻必須考慮制造公差，取zui小值。

對限流電阻的要求應符合 EN50020/8.4 節。

電阻類型為薄膜型或繞線型 （ 在斷線時應能防止繞線松脫 ） 或者是符合標準規定的澆封或涂覆下的印制電阻器。

限流電阻應工作在額定值 2/3 之下，即能承受1.5 倍額定電壓，承受 1.5 倍額定功率。

電阻限流的方式電路實現比較簡單，概念清楚，不會(huì )有歧義。缺點是大電流時電路的壓降較大，對使用電池供電的設備而言比較難以接受。


b） 保險絲限流

當采用保險絲來限流時，限流值應考慮為保險絲額定值的 1.7 倍，即 1.7xIn.。同時對保險絲有以下要求：

◆ 額定電壓應大于 Um或 Ui

◆ 保險絲的分斷能力應大于電路中預期的zui大電流( 對供電電網不大于 250Vac 的系統來說，預期電流應認為不大于 1500A ）

◆ 使用在危險區域的保險絲必須是密封的

◆ 保險絲的電阻應加以考慮，尤其是在低壓電路中。yi般而言保險絲是正溫度系數元件，隨著溫度的升高電阻值會(huì )增大，壓降也會(huì )變大

◆防爆稱重儀表采用限流電路將預期電流限制到保險絲額定分斷能力之下，該限流電路中的限流元器件應是可靠元器件，且器件的額定值應不小于：

－ 電流額定值≥1.5x1.7xIn

－ 電壓額定值≥Um或 Ui

－ 功率額定值≥1.5x(1.7xIn) 2 x 該限流器件的電阻值

◆ 用于限流電路的保險絲，只允許打開外殼進行更換；保險絲的型號，額定電流值等對本安性能起重要作用的特性指標應顯著地標志在保險絲的附近

保險絲限流電路的實現同樣比較簡單，電路的壓降也比較小，但是對保險絲本身的要求較高，用于危險區域的限流保險絲的價格也比較高。另外燒保險絲的問題也是比較困擾的yi個問題。

c ） 串聯半導體電路限流

注意只有在 ib 等級的防爆稱重儀表中才允許使用這種形式的限流電路，ia 等級中不允許。并且必須是三重化的電路。

防爆稱重儀表是此種限流電路的yi個例子，當 R1 （ R2或 R3 ） 過的電流增大，使得電阻上的壓降大于 0.7V 時，三ji管 Q1 （Q2 或 Q3 ） 將調整 Q4（ Q5 或 Q6 ） 的 G ji電壓從而調整 Q4 （ Q5 或 Q6 ）上的壓降，使電阻 R1 （ R2 或 R3 ） 上的壓降歸于0.7V，從而限制電流為 0.7V/(18ohmx0.99)。

這種形式的限流電路相比與前面兩種限流電路，電路比較復雜，設計及布板時需要考慮的因素也比較多，比如三部分之間的距離要求，每yi部分內部各元件之間的距離要求，取樣電阻的功率、距離要求、場效應管的額定值、散熱面積等等。

3、限制能量 （ 含儲能元件：電容和電感 ）

電容及電感均為儲能元器件，必須根據電壓和電流做相應限制。

a） 電容控制

防爆稱重儀表內部的所有電容值之和應小于EN50020 表 A.2 所規定的值。

限壓電路之前的電容值之和應按輸入電壓的zui大值考慮，限壓電路之后的電容值之和應按限壓值考慮。

查表 A.2 時應考慮到安全系數 （ X1 或 X1.5 ）


b） 電感控制

yi般來說，防爆稱重儀表內電感很少，僅 A/D 輸入端采用濾波器或信號輸入 / 輸出部分用濾波器含有電感，電感值幾乎可以忽略。

當采用 DC/DC 電源時會(huì )選用電感，此時對電感值的控制ji為重要，控制的依據為 EN50020 附錄 A中的圖 A.4 和 A.6。 （ 應考慮安全系數 ）

4、合理選擇元器件額定參數、載流導線截面等

a） 元器件額定參數的選擇

合理選擇元器件的額定參數，為保證可靠工作應使用降額使用的原則。尤其對那些與本質安全性能有關的元件，在正常工作和標準規定的故障條件下不得在超過元件安裝條件和溫度范圍規定的zui大電壓，電流和額定功率的三分之二的情況下工作。

b） 載流導線截面要求

防爆稱重儀表內的載流導線可區分為設備內jue緣導線和印制電路導線，為保證在正常工作和標準規定的故障條件下由于導線過的電流而引起的導線溫度不超過設備規定的溫度組別所規定的溫度，這些導線必須符合 GB3836.4 表 1“銅導線的溫度組別”和表 2“印制板導線溫度組別”的要求。

5、結構及電路的分隔措施

為保證防爆稱重儀表電路的本安特性，在稱重儀表設計時應充分考慮到本質安全電路與其他不同電路之間的分隔措施。

防爆稱重儀表內導電部件間的間距為：

a) 防爆稱重儀表電路與非本質安全電路之間

b) 不同本質安全電路之間

c) 電路與接地或jue緣的金屬件之間

防爆稱重儀表具體的間距要求應符合 GB3836.4 表 4 的要求。
